多层pcb板是如何抄板的？

　　对于入行工程师来说，PCB多层板抄板是一门较难，但是又必须掌握的技能。多层板的抄板之所以让人望而生畏，是因为我们无法看到其内部的走线。今天赛阜小编就与大家分享多层pcb板是如何抄板的?下面举例说明：

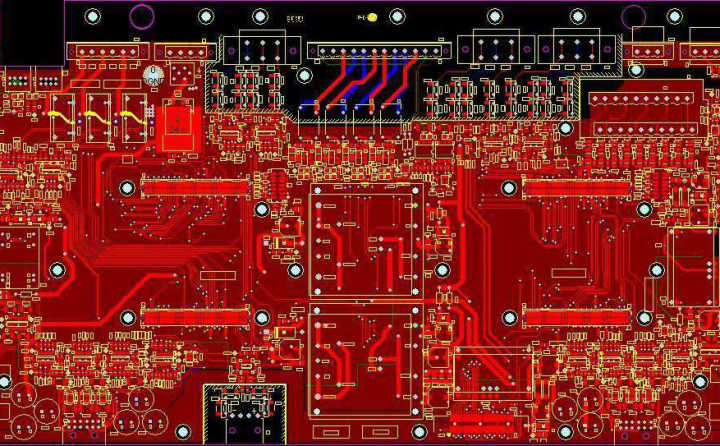

　　假如有个四层板，元件都已经去掉，表面擦净， 要把它抄成PCB文件，其实就是重复抄两个双面板，按如下步骤进行：

　　1、扫描项层板，保存图片，起名字为top.jpg 。

　　2、扫描底层板，保存图片，起名字为bottom.jpg。

　　3、把中间层1用粗砂纸磨出来，漏出铜皮，弄干净后扫描， 起名字为mid1jpg4;把中间层2用粗砂纸磨出来，漏出铜皮 ， 弄干净后扫描，起名字为mid2.jpg。

　　5、在PHOTOSHOP里把每张图片调水平，将底层图做水平镜像，与顶底图方向一致，上下孔定位一致; 然后把每张图分别存成BMP文件，如： top.bmp， bottom.bmp等。

　　6、打开彩色抄板软件，进入主菜单”文件”、”打开BMP文件” ，选top.bmp文件打开。

　　7、设置好DPI后，就可以抄顶层图了，先把层选到顶层，然后开始放元件、过孔、导线等。

　　8、顶层把所有东西放完后，保存临时文件， 起名字为top-1.dpb。

　　9、关闭当前图片窗口( 一次只能打开一个图片，千万不要打开多个图片)。

　　10、进入主菜单”文件”、“打开BMP文件” ， 选底层图bottom.bmp ，然后打开临时文件top- 1.dpb ，这时会发现顶层画好的图和底层背景图没有对齐，按Ctrl A组合键，把所有放好的图片选中，按键盘上的光标键或数字键整体移动，选几个参考点和背景图相应点对准后，这时就可以选当前层为底层，然后走底层线、焊盘、填充等等。抄完底层后，保存临时文件为bottom-1.dpb ，或保存PCB文件为bottom-1.pcb ，这时的文件已经是两层对齐、合层的文件了。

　　11、同样中间层的抄板过程也是一样的，重复步骤9~ 10 ，最后输出的PCB文件，就是与该四层板一 摸一样的PCB图了。

　　以上便是关于多层pcb板的抄板方法，希望对你有所帮助。
