pcb线路板图怎么画

　　PCB绘图入门教程

　　引言

　　名词解释: PCB

　　PCB: Printed Circuit Board

　　中文名：印刷电路板。

　　应用场合

　　几乎所有的电子产品都有它的存在。

　　学习价值

　　作为一个电子设计工程师，掌握软硬件基础知识是必要的。除了能够分析基本电路和写代码驱动电子元件，还需要能够绘制原理图和PCB。最终实现你的创意。

　　正文

　　以我最近的一个 DIY项目为例，按照以下几个环节，可以实现PCB绘图从0到1的过程。

　　系统框图

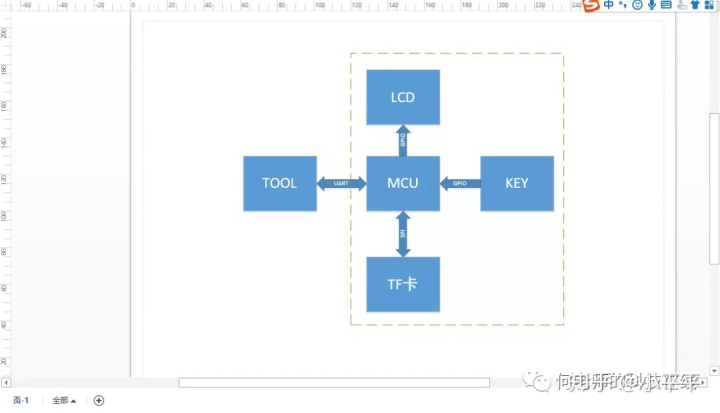

　　在这一环节中，可以使用草图绘制。或者使用 visio 这样的软件，理清思路。

　　建立工程

　　打开一款你常用的设计软件，这里以 Altium Designer为例(以下简称AD).

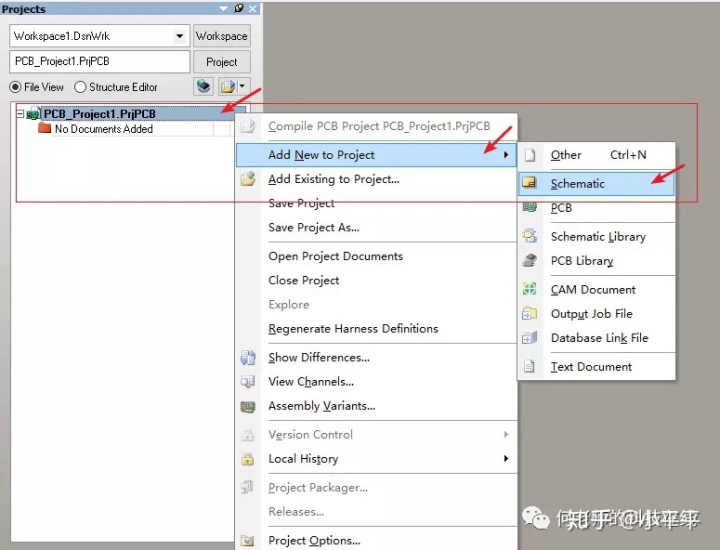

　　添加原理图到工程中。

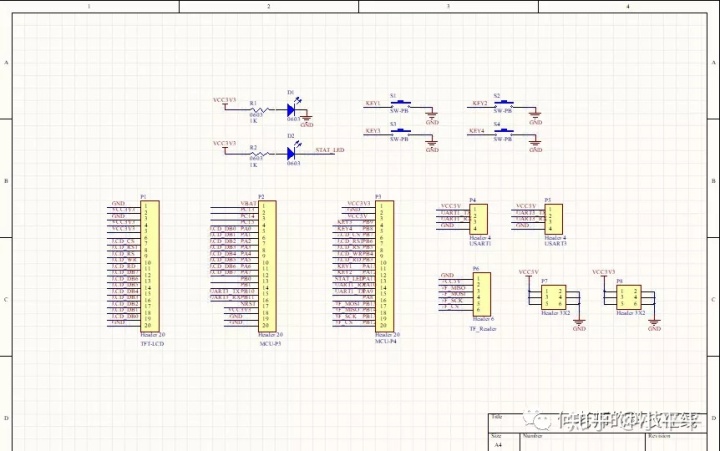

　　绘制原理图

　　放置元器件

　　提前准备好元件库，可以用系统自带的，也可以自制，或者使用第三方库

　　可以使用各种 对齐方式 布置元件的相对位置。

　　布线

　　这里可以直接使用 Place Wire 连线，也可以使用 Place Net Label建立连接。

　　一些小技巧

　　使用 Tools 选项里的 Annotate 对元件进行统一编号

　　原理图绘制过程中就要选好封装，便于直接更新到 PCB中

　　原理图复杂的，可以根据模块分成多个区域，用 Place Line分隔。

　　绘制 PCB

　　布局

　　用 Keep-Out层定义边界，合理放置好安装孔。

　　从原理图导入到 PCB文件中。

　　合理摆放元件，这一步很关键，直接决定了板子和元件的相对位置。要慎重，多方面考虑，不仅是美学方面的，还有人机方面的，还要考虑下一步布线的可行性。

　　布线

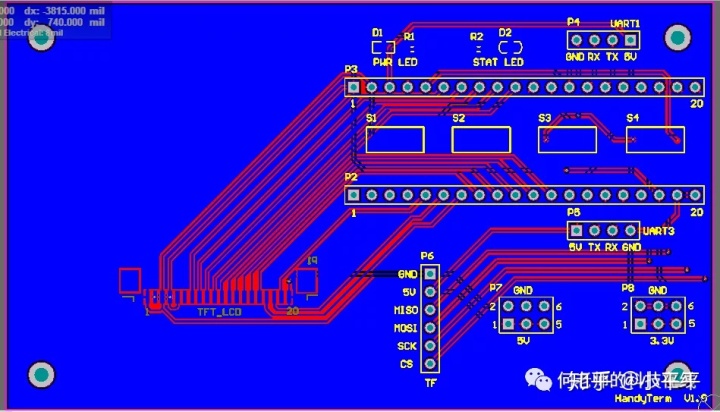

　　由于在原理图阶段已经建立了电气连接，这一步就是根据电气连接进行实际布线。这一步做完了，做出的PCB板子里面的线路才能算真正连上了。

　　丝印层加上必要的注释。

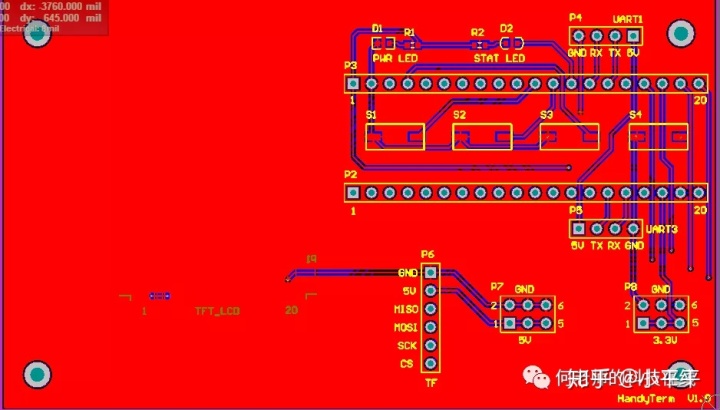

　　敷铜可以减小地线阻抗，提高抗干扰能力。

　　一些小技巧

　　布局和布线会花很多时间和精力，慢工出细活。

　　布线时，可以采用 Auto Route进行尝试，不合理的地方拆除然后手动布线。

　　一定要核对每一个器件的封装，尤其是第一次打板的尺寸，最好找实物测量比对。

　　打板

　　选择一家你熟悉的板厂，下单。

　　小结

　　先原理图，后PCB，最后打板。流程不算复杂。

　　绘制PCB，重要的是耐心和细心，只有不断尝试，才能绘制出既美观又实用的电路板。

　　善用成熟稳定的原理图库和 PCB库，可以提高效率，降低出错风险。
